機械加工焊接煙塵處理-鑫藍環保

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2025-10-17 00:00:00【大中小】

機械加工焊接煙塵處理技術解析與應用方案

一、核心處理技術及設備

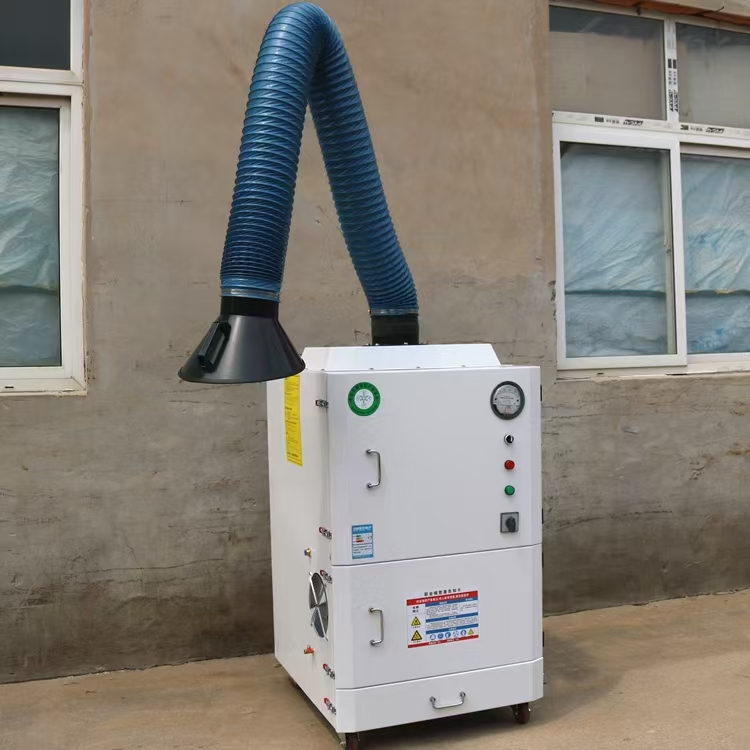

移動式焊煙凈化器

適用場景：手工焊、氬弧焊、臨時工位等分散作業點。

技術原理：通過可伸縮吸氣臂（360°旋轉，3米內自由伸縮）近距離捕獲煙塵，經多級過濾（初效金屬網攔截大顆粒→PTFE覆膜濾芯過濾0.3μm以上微粒→活性炭吸附有害氣體），凈化效率達99.9%。

優勢：靈活移動（帶剎車萬向輪）、低噪音（≤75dB）、三檔風速調節（適配點焊/連續焊），支持脈沖反吹自動清灰，延長濾芯壽命。

固定式排風罩與中央系統

自動化生產線：機器人焊接采用全封閉防護罩或頂吸罩，通過管道接入中央濾筒除塵器，捕集效率≥95%。側吸罩需與焊槍同步移動，上吸罩需調整角度覆蓋焊接區域。

大型車間：采用“局部集氣+整體通風”模式，高濃度工位設置局部集氣罩，車間側壁進風、頂部排風形成負壓，引導煙塵向管道流動。

濾筒除塵器

特點：褶皺式濾筒比表面積大（是傳統布袋的3-5倍），表面涂覆PTFE防粘涂層，可處理0.1-10μm金屬煙塵，過濾效率99.5%以上，適配焊接煙塵“密度大、易沉積”特性。

應用：中小規模車間首選，運行成本低（功率1.5-3kW），濾筒壽命6-12個月，更換便捷。

復合工藝與特殊處理

超低排放場景：采用“濾筒除塵+活性炭吸附+UV光解”組合工藝，針對臭氧、VOCs等有害氣體，綜合凈化率≥90%。

高溫/易燃煙塵：濕式除塵器通過水幕/堿液吸收處理高溫煙塵（如氣焊），但運行成本較高，需每日維護。

二、關鍵設計要點與規范

排風罩設計優化

全封閉罩：適用于機器人焊接，密封性良好，捕集效率≥95%，需預留維護窗口和快速啟閉裝置。

側吸/頂吸罩：罩口邊緣與焊接點距離≤1.5倍罩口當量直徑，通過CFD模擬優化流場分布，確保覆蓋煙塵擴散區。

管道與風量設計

管徑計算：根據風量（Q）與風速（v）關系 推薦風速10-15m/s（避免粉塵沉積），材質選用鍍鋅鋼板或不銹鋼，彎頭曲率半徑≥1.5倍管徑以減少壓損。

風量平衡：總風量需考慮排風罩捕集效率（1.2-1.5倍理論風量）及系統漏風率（≤10%），風機靜壓需克服管道阻力、設備阻力及安全余量（15%-20%）。

安全與環保標準

防爆設計：粉塵爆炸危險區域采用防爆電機、靜電接地裝置及泄爆閥，管道設置火花探測器。

排放標準：符合GB 16297-1996《大氣污染物綜合排放標準》（顆粒物≤120mg/m³）、GBZ 2.2-2007（車間內顆粒物≤2mg/m³），地方標準如北京DB11/1385-2017對VOCs有更嚴格限制（≤50mg/m³）。

三、典型應用場景與案例

大型工程機械制造廠

場景：200個焊接工位，涉及CO?保護焊、埋弧焊、手工焊。

方案：采用分布式濾筒除塵器，分區控制，變頻風機根據工位使用情況自動調節風量，節能40%。煙塵濃度從35mg/m³降至3mg/m³以下，滿足環保要求。

新能源汽車廠焊接車間

場景：20臺機器人焊（MAG焊）、50個手工焊工位，污染物包括Fe/Al煙塵、臭氧、VOCs。

方案：機器人焊工位采用全封閉罩+管道負壓收集（風速≥10m/s），手工焊工位配備移動式凈化器（單臺風量2000m³/h）。二級處理采用“活性炭吸附+UV光解”，臭氧濃度從0.3mg/m³降至0.05mg/m³，達標排放。

五金鈑金廠噴漆廢氣處理

場景：焊接煙塵與噴漆廢氣混合排放，含金屬氧化物、臭氧、VOCs。

方案：采用“濾筒除塵+活性炭吸附+UV光解”復合工藝，年減排煙塵12噸、臭氧0.8噸，運行成本8元/小時，設備投資120萬元，經濟與環保效益顯著。

鑫藍環保科技（昆山）有限公司多年來專注于焊煙凈化器設計、制造和安裝。我們產品有RTO蓄熱焚燒、RCO蓄熱催化燃燒、CO催化燃燒、TO直燃爐、有機廢氣處理設備、冷凝回收、防爆除塵器、酸堿廢氣處理、濾筒除塵器、防爆除塵器、單機除塵器、倉頂除塵器、旋風除塵器、洗滌塔、活性炭吸附箱、靜電除油設備等。
